Jednoskrutkové čerpadlo

Skrutkové čerpadlo je rotačné čerpadlo, ktoré sa spolieha na zmenu objemu a pohyb záberového priestoru tvoreného telesom čerpadla a závitovkou na prepravu kvapaliny alebo zvýšenie jej tlaku. Skrutkové čerpadlá sa podľa počtu skrutiek delia na jednozávitovkové čerpadlá, dvojzávitovkové čerpadlá a trojzávitovkové čerpadlá. Ak sa aktívna skrutka otáča, poháňa hnanú skrutku, ktorá s ňou zaberá, aby sa otáčala spolu a objem záberového priestoru skrutky na jednom konci sacej komory sa postupne zväčšuje a tlak klesá. Kvapalina vstupuje do objemu sieťovacieho priestoru pôsobením tlakového rozdielu. Keď sa objem zväčší a vytvorí utesnenú komoru, kvapalina sa nepretržite pohybuje v axiálnom smere v každej utesnenej komore, až kým nedosiahne jeden koniec vypúšťacej komory. V tomto čase sa objem záberového priestoru závitovky na jednom konci výtlačnej komory postupne zmenšuje a kvapalina sa vypúšťa. Princíp činnosti skrutkového čerpadla je podobný ako pri zubovom čerpadle, okrem toho, že skrutka nahrádza ozubené koleso v štruktúre. V tabuľke sú uvedené charakteristiky a rozsah použitia rôznych skrutkových čerpadiel. Prietok a tlakový impulz skrutkového čerpadla sú veľmi malé, hluk a vibrácie sú malé a má samonasávaciu schopnosť, ale spracovanie skrutky je náročnejšie. Čerpadlo má dve konštrukcie: jednoduché sanie a dvojité sanie, ale jednozávitovkové čerpadlo má iba jednoduché sanie. Čerpadlo musí byť vybavené poistným ventilom (netreba vybaviť jednozávitovkové čerpadlo), aby sa predišlo poškodeniu čerpadla alebo hnacieho stroja z niektorých dôvodov, ako je upchatie výtlačného potrubia, čo spôsobí prekročenie prípustného tlaku na výstupe čerpadla.

Jednoskrutkové čerpadlo

Jednozávitovkové čerpadlo je rotačné objemové čerpadlo. Pracujú na princípe pozitívneho posunu. Presah kovového rotora s jednou špirálou a dvojzávitnicového elastického statora vytvára utesnené kavitity. Keď sa rotor pohybuje vo vnútri statora, kvapalina sa pohybuje v axiálnom smere od sacieho otvoru k výtlačnému otvoru.

Jednozávitové čerpadlo série G je názov pre progresívne dutinové čerpadlo v Číne a je to tiež prvé jednozávitové čerpadlo v Číne.

Jeho štruktúra je hlavne progresívne dutinové čerpadlo s ložiskovým sedlom av Číne má dva typy.

1. Bez reduktora
Používa sa hlavne pri čistení odpadových vôd a pri preprave médií s nízkou viskozitou; Takéto čerpadlá sa zvyčajne vyrábajú sériovo-, takže cena je často veľmi výhodná.

2. S reduktorom (To znamená progresívne dutinové čerpadlo so sedlom ložiska.)
Často sa používa v pracovných podmienkach veľkého prietoku, vysokej viskozity, nízkej tekutosti a vysokého tlaku.

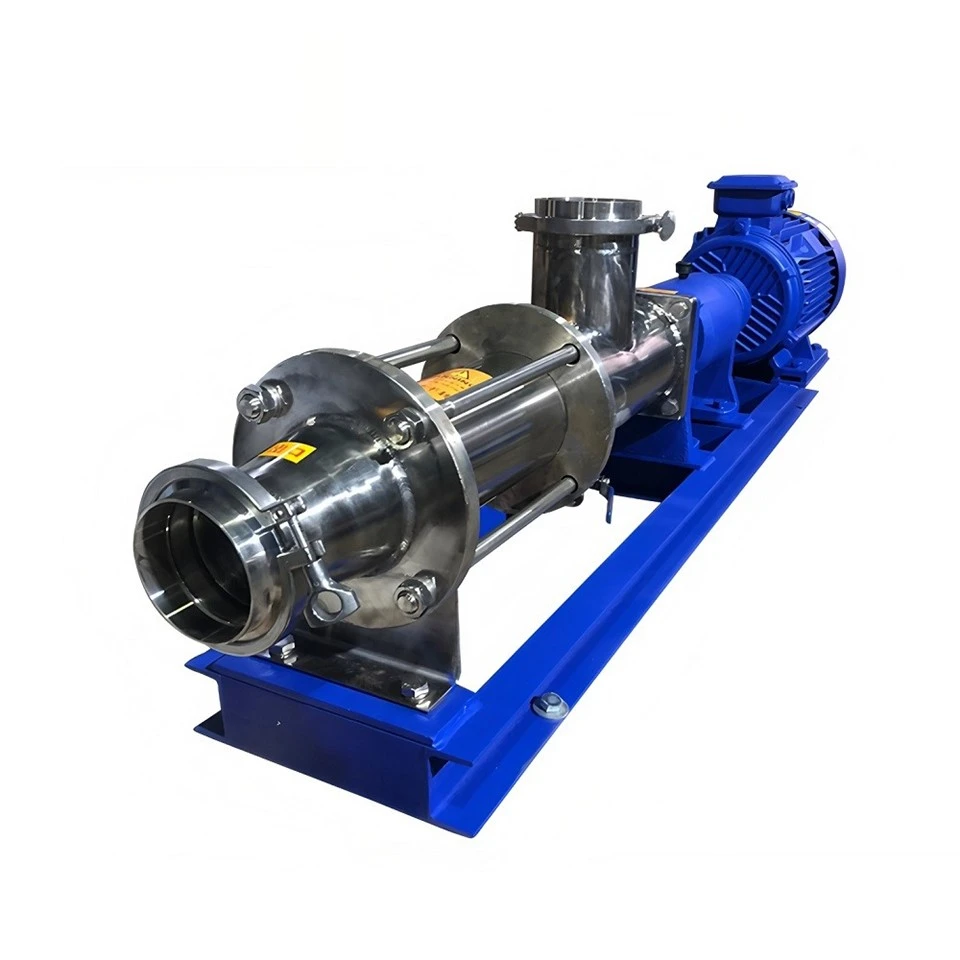

Jednozávitovkové čerpadlo série G je horizontálne namontované a má prírubový spoj.
Tvarované línie sú navrhnuté s malou excentricitou, stredným olovom, ktoré zvyšujú životnosť puzdra a znižujú úniky pomocou dlhých tesniacich línií.
Predstih puzdra rôznych stupňov sa nemení, mení sa iba dĺžka puzdra a vstrekovacia kapacita čerpadla rôznych stupňov sa nemení.

Bez reduktora

► Jednoduchá štruktúra
►Stabilná prevádzka
►Balenie / mechanické tesnenie
►Dopravné médium s dobrou tekutosťou, slabou abrazivitou a nízkou viskozitou.
►Veľké zásoby
►Rýchle dodanie
► Lacnosť

product-600-291

S ducerom

► Vysoká tlaková stabilita
► Silná konštrukcia
►Nízka hlučnosť
► Dlhý životný cyklus
► Vysoká účinnosť
►Vhodné pre všetky druhy médií s vysokou viskozitou a pevnými časticami
►Veľkosť je možné prispôsobiť podľa vašich požiadaviek.

Popis produktov

Typ: Jednozávitovkové čerpadlo typu G
Materiál: liatina/nehrdzavejúca oceľ
Prietok: 0-150m3/h;
Výťah: 0-240m;
Výkon: 0,75-37kw;
Rýchlosť: 500-960 ot./min.;
Kaliber: 20-135MM;
Teplota: -15-200 stupňov

Výhody produktov

Používanie jednozávitovkového čerpadla typu G- ponúka niekoľko výhod vrátane:

► Šetrné zaobchádzanie s produktom:Konštrukcia čerpadla zabezpečuje minimálnu degradáciu produktu a šmyk, pričom zachováva kvalitu a integritu čerpanej látky.
► Vysoká objemová účinnosť:Výtlačný mechanizmus čerpadla poskytuje konzistentné prietoky, dokonca aj pri manipulácii s rôznymi viskozitami alebo tlakmi.
► Samostatná{0}}nasávacia schopnosť:Čerpadlo sa môže samo-nasávať a zvládnuť strhávanie vzduchu alebo plynu, čím sa minimalizuje potreba ďalšieho plniaceho zariadenia.
► Široký prevádzkový rozsah:Jednoskrutkové čerpadlo typu G- dokáže zvládnuť široký rozsah viskozít, od nízkych po vysoké, vďaka čomu je vhodné pre rôzne druhy kvapalín.
► Nízka hlučnosť a vibrácie:Čerpadlo pracuje ticho a s minimálnymi vibráciami a poskytuje pohodlné pracovné prostredie.

Aplikácie produktov

Jednoskrutkové čerpadlo typu G je široko používané v rôznych priemyselných odvetviach vďaka svojej všestrannosti. Niektoré bežné aplikácie zahŕňajú:

◆ Potravinársky a nápojový priemysel:Čerpadlo je vhodné na prečerpávanie viskóznych potravinových produktov, ako je čokoláda, krémy, omáčky a mliečne výrobky.
◆ Chemický a petrochemický priemysel:Dokáže efektívne zvládnuť korozívne chemikálie, lepidlá, živice a rozpúšťadlá.
◆ Ropný a plynárenský priemysel:Čerpadlo sa používa na prepravu ropy, cirkuláciu vrtného kalu a ďalšie aplikácie vyžadujúce presnú kontrolu tekutín.
◆ Farmaceutický priemysel:Je vhodný na prenos farmaceutických prísad, mastí, krémov a iných viskóznych produktov.
