Špecifikácie:
Veľkosť: NPS 2 "~ 48"
Hodnotenie tlaku: trieda 150 ~ 300
Materiál: WCB, WCA, WCC, WC6, WC9, C5, C12, LCB, LCC, CF8, CF8M, CF3, CF3M, CN7M, CF8C
Návrh a výroba štandard: API 609, ASME B16.34, BSEN 593
Osobné štandardy: API 609, BSEN 558
Štandard rozmeru príruby: ASME B16.5, ASME B16.47, BSEN 558
Štandard testovania a inšpekcie: API 598, BSEN 12266
Typ štruktúry: stredová čiara, dvojitá excentrická
Metóda prevádzky: Manuál, červové vybavenie, elektrický pohon, pneumatický ovládač

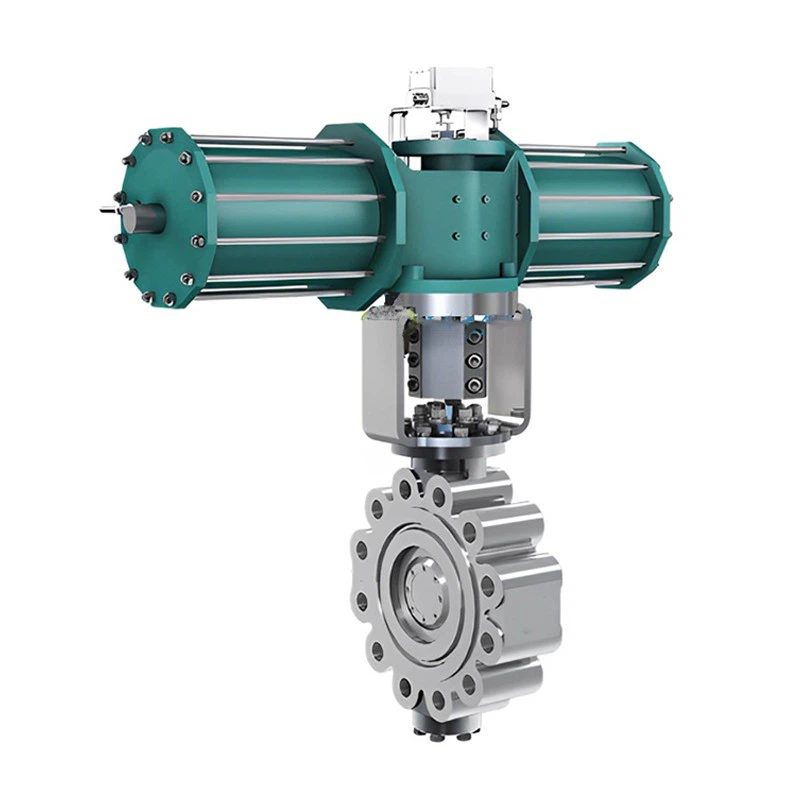

Ventil Butterfly Triple offly, známy tiež ako trojitý excentrický motýľový ventil, je vysokovýkonný ventil určený pre aplikácie zahŕňajúce vysoký tlak, vysokú teplotu a časté otváracie a uzatváracie cykly.
Na rozdiel od konvenčných ventilov motýľov, ktoré nie sú vhodné pre extrémne podmienky, má trojitý kompenzovaný ventil s trojitým posunom, ktorý má trojitý posunový ventil. Táto štruktúra znižuje trenie a opotrebenie, zlepšuje tesniaci výkon a rozširuje životnosť ventilov.
Tri kompenzácie sa vzťahujú na:
Poloha excentrického hriadeľa - predchádzanie priamym kontaktom medzi diskom a sedadlom.
Excentrická tesnenie-zabezpečenie záverečnej akcie podobnej vačky.
Výstredný uhol sedenia - minimalizácia trenia a redukcie opotrebenia.
Tento dizajn poskytuje nízky prevádzkový krútiaci moment, vynikajúci odolnosť proti tlaku a spoľahlivý mechanizmus uzatvárania, vďaka čomu je prietok s trojitým posunovým ventilom ideálny pre odvetvia, ako sú ropa a plyn, chemikálie, výroba energie, farmaceutiká a spracovanie potravín. Okrem toho jej kompaktná veľkosť, ľahká štruktúra a ľahká inštalácia a údržba ďalej zvyšujú jej praktickosť.
Pri nízkom hluku, hladkej prevádzke a silnému odporu voči vysokoteplotným, vysokotlakovým a korozívnym prostrediam je ventil Butterfly Butterfly s trojitým posunom vynikajúcou voľbou pre zložité potreby riadenia tekutín, najmä pri manipulácii s viskóznymi, častickými alebo vláknovými médiami.
